دستگاه تزریق پلاستیک

Injection Molding Machine

مشخصات کلی دستگاه

دستگاه تزریق پلاستیک (Injection Molding machine) در ایران یک ماشین صنعتی است که برای تولید قطعات پلاستیکی استفاده می شود و بر اساس ذوب پلاستیک و تزریق آن به درون قالب کار می کند. این یکی از رایج ترین روش های تولید قطعات پلاستیکی است و می توان آن را برای تولید انواع قطعات با اندازه ها و شکل های مختلف مورد استفاده قرار داد.

  • برند دستگاه: YizumiHaixing
  • سیستم قدرت: هیدرولیکی، الکتریکی، هیبریدی
  • نیروی گیره: 20 تن الی 8500 تن
  • وزن تزریق: تا 140 کیلوگرم (PS)
  • کاربرد: تولید قطعات پلاستیکی تزریقی عمومی، لوازم خانگی، قطعات خودرو، تولید سبد پلاستیکی

شروع قیمت از: 1,600,000,000 تومان

  • خدمات پس از فروش به سراسر کشور
  • پاسخگویی 24 ساعته و خدمات سریع
  • تامین قطعات و لوازم یدکی اصلی
  • آموزش تخصصی به مشتریان
  • بیش از دو دهه تجربه در صنعت
  • مشاوره 0 تا 100 خطوط تزریق پلاستیک
مشخصات فنی دستگاه

مزایای دستگاه تزریق پلاستیک در ایران

دستگاه‌های تزریق پلاستیک دارای مزایای بسیاری برای صنایع مختلف در ایران هستند. این دستگاه‌ها با سرعت و دقت بالا، تولید محصولات پلاستیکی را بهینه می‌کنند و باعث کاهش هزینه‌ها می‌شوند. همچنین، با استفاده از این دستگاه‌ها می‌توان محصولات با کیفیت بالایی تولید کرد که مطابق با استانداردهای بین‌المللی هستند. دستگاه‌های تزریق پلاستیک نکو بهینه ماشین با بهره‌گیری از تکنولوژی‌های پیشرفته، عمر طولانی و قابلیت اطمینان بالایی دارند که برای استفاده در شرایط مختلف صنعتی در ایران بسیار مناسب‌اند. دستگاه تزریق پلاستیک در ایران

انواع دستگاه تزریق پلاستیک مناسب برای ایران

انواع مختلفی از دستگاه‌های تزریق پلاستیک در بازار موجود است که هر یک برای نیازهای خاصی طراحی شده‌اند. برخی از انواع اصلی شامل دستگاه‌های تزریق افقی، عمودی، و چند رنگ هستند. دستگاه‌های افقی به دلیل سهولت در کاربری و سرعت بالا، برای تولید انبوه مناسب هستند. دستگاه‌های عمودی برای تولید قطعات پیچیده و کوچک کاربرد دارند. دستگاه‌های چند رنگ نیز برای تولید قطعاتی که نیاز به تزریق چندین نوع مواد پلاستیکی دارند، استفاده می‌شوند. نکو بهینه ماشین مجموعه‌ای از این دستگاه‌ها را با مشخصات فنی متنوع و متناسب با نیازهای بازار ایران ارائه می‌دهد.

راهنمای خرید دستگاه تزریق پلاستیک در ایران

هنگام خرید دستگاه تزریق پلاستیک، توجه به چندین فاکتور کلیدی ضروری است. ابتدا باید نیازهای تولیدی خود را شناسایی کنید؛ از جمله نوع محصولاتی که قصد تولید دارید و حجم تولید مورد نیاز. سپس، مشخصات فنی دستگاه مانند ظرفیت تزریق، فشار تزریق، و دقت دستگاه را بررسی کنید. همچنین، از کیفیت ساخت و قابلیت اطمینان دستگاه اطمینان حاصل کنید. قیمت دستگاه و خدمات پس از فروش نیز از جمله مواردی هستند که باید در نظر بگیرید. نکو بهینه ماشین با ارائه مشاوره تخصصی و خدمات پشتیبانی، شما را در انتخاب بهترین دستگاه تزریق پلاستیک یاری می‌کند. برای مشاهده‌ی مقاله کامل راهنمای خرید دستگاه تزریق پلاستیک در ایران به راهنمای خرید دستگاه تزریق پلاستیک | نکو بهینه ماشین (NBM) (nbmmachinery.com) مراجعه نمایید.

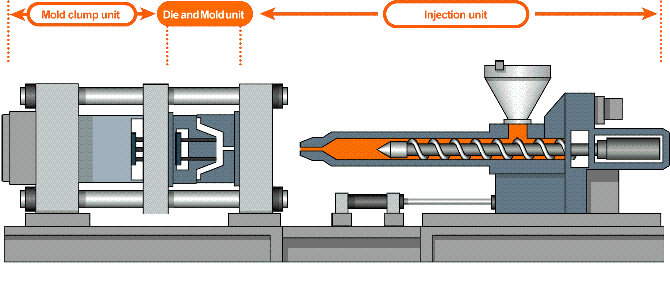

دستگاه تزریق پلاستیک چگونه کار می‌کند؟

دستگاه تزریق پلاستیک (Injection Molding machine) در ایران ماشینی برای تولید پلاستیک است که از یک سیلندر و یک ماردون تشکیل شده است. سیلندر حاوی پلاستیک ذوب شده است و ماردون پلاستیک را در طول سیلندر به قالب هدایت می‌کند. قالب حاوی یک فضای خالی است که پلاستیک ذوب شده به آن تزریق می‌شود و سپس سرد می‌گردد تا شکل نهایی قطعه را بگیرد. injection molding processing

دستگاه تزریق پلاستیک از چه مواد اولیه ای استفاده می کند؟

دستگاه تزریق پلاستیک می تواند از انواع مختلف پلاستیک های گرمانرم (Thermoplastics) برای تولید قطعه استفاده کند، از جمله پلی‌پروپیلن (PP)، پلی‌اتیلن (PE)، پلی‌‌استایرن (PS) و نایلون (PA). این دستگاه همچنین می‌تواند برای تولید قطعات با اندازه‌ها و شکل‌های مختلف استفاده شود، برای مثال قطعات کوچک مانند پیچ و مهره تا قطعات بزرگ مانند بدنه خودرو.   دستگاه تزریق پلاستیک

جدول لیست کاربردهای دستگاه تزریق پلاستیک به همراه دستگاه پیشنهادی


گروه تولیدی نمونه کاربرد دستگاه تزریق پلاستیک

دستگاه تزریق پلاستیک پیشنهادی

تولید لوازم خانگی برقی

تولید قطعات یخچال و فریزر (تولید بدنه فیلتر ساید، کشو، دستگیره، مخزن آب، بدنه یخچال و فریزر)

تولید قطعات ماشین لباسشویی (پمپ تخلیه، فیلتر، شیر برقی، جا پودری، پروانه لباسشویی دوقلو)

تولید قطعات ماشین ظرفشویی ( جت پمپ، پمپ تخلیه، درب مخزن نمک، سبد قاشق و چنگال ظرفشویی)

تولید لوازم خانگی کوچک (چای ساز، آب میوه گیری، مخلوط کن، غذا ساز، جارو برقی، چرخ گوشت، ساندویچ ساز، فلاسک)

دستگاه تزریق سروو ایزومی سری A5
دستگاه تزریق دو صفحه ای ایزومی سری D1
تولید قطعات خودرو تولید قطعات بدنه خودرو  (سپر، فلاپ، چراغ عقب، چراغ جلو، جلو پنجره، زه درب، آینه بغل، دستگیره درب خودرو) تولید تزئینات داخلی خودرو (جلو داشبورد، رو دری، پنل بخاری، کنسول وسط، دریچه کولر، قاب کیلومتر، چراغ سقف) تولید قطعات اصلی و یدکی خودرو  (بدنه باطری، هواکش خودرو، قاب و کاور موتور، درپوش باک بنزین، کوئل، انواع سنسور) دستگاه تزریق عمودی ایزومی سری VM
دستگاه تزریق سروو ایزومی سری A5
دستگاه تزریق دو صفحه ای ایزومی سری D1
تولید تجهیزات پزشکی تولید تجهیزات یکبارمصرف آزمایشگاهی (لوله خون گیری خلاء، پتری دیش، ظرف نمونه گیری، سر پیپت) تولید تجهیزات پزشکی: سرنگ، آنژیوکت، سه راهی آنژیوکت، پمپ درد، قلم انسولین، تروکار و انواع کانکتورهای پزشکی) دستگاه تزریق های اسپید مدیکال ایزومی سری PAC-M
دستگاه تزریق تمام برقی ایزومی سری FF
تولید بسته بندی مواد غذایی تولید ظروف پلاستیکی یکبارمصرف  (سطل IML، ظروف IML، انواع ظروف جدار نازک، سطل ماست، پریفرم بطری، درب بطری) دستگاه تزریق پلاستیک های اسپید ایزومی سری PAC
تولید لوازم خانه و آشپزخانه تولید لوازم پلاستیکی آشپزخانه (تخته گوشت، جا قاشقی، آب مرکبات گیری، پارچ، لیوان، آبچکان، کاسه، آبکش، جا ادویه) تولید لوازم پلاستیکی خانه ( سبد رخت، زنبیل، دراور، لگن، سطل زباله، سطل پدالی، جارو، خاک انداز، جا مایعی) رخت آویز لوازم پلاستیکی مسافرتی  (سبد پیک نیک، سرویس مسافرتی پلاستیکی، بادبزن، فلاسک چای، قاشق و چنگال یکبارمصرف) دستگاه تزریق سروو هایشینگ سری J5
دستگاه تزریق اکونومی ایزومی سری SKII
دستگاه تزریق سروو ایزومی سری A5
تولید سبد میوه / سبد صنعتی تولید انواع سبد پلاستیکی  (سبد 6 کیلویی، سبد 8 کیلویی، سبد 10 کیلویی، سبد 14 کیلویی، سبد 18 کیلویی تا سبد 30 کیلویی) دستگاه موتور نرمال هایشینگ (سبدزنی)
تولید پت (PET) تولید انواع پریفرم پت PET  (بطری آب معدنی، بطری نوشابه، بطری روغن، بطری شامپو، بطری شیر، انواع پریفرم با دهانه های مختلف) دستگاه تزریق پلاستیک ایزومی سری PET
دستگاه-تزریق-پلاستیک

مزایا استفاده از دستگاه تزریق پلاستیک

دستگاه‌های تزریق پلاستیک مزایای زیادی نسبت به سایر روش‌های تولید قطعات پلاستیکی دارند ، از جمله:
  • دقت بالا: دستگاه‌های تزریق پلاستیک می‌توانند قطعاتی با دقت بالا تولید کنند.
  • سرعت بالا: دستگاه های تزریق پلاستیک می‌توانند قطعاتی با سرعت بالا تولید کنند.
  • تنوع: دستگاه‌های تزریق پلاستیک می‌توانند قطعاتی با تنوع بالا تولید کنند.
  • کارایی: دستگاه‌های تزریق پلاستیک ماشین‌های بسیار کارآمدی هستند.
  • هزینه کم: دستگاه‌های تزریق پلاستیک نسبت به سایر روش‌های تولید قطعات پلاستیکی مقرون به صرفه هستند.

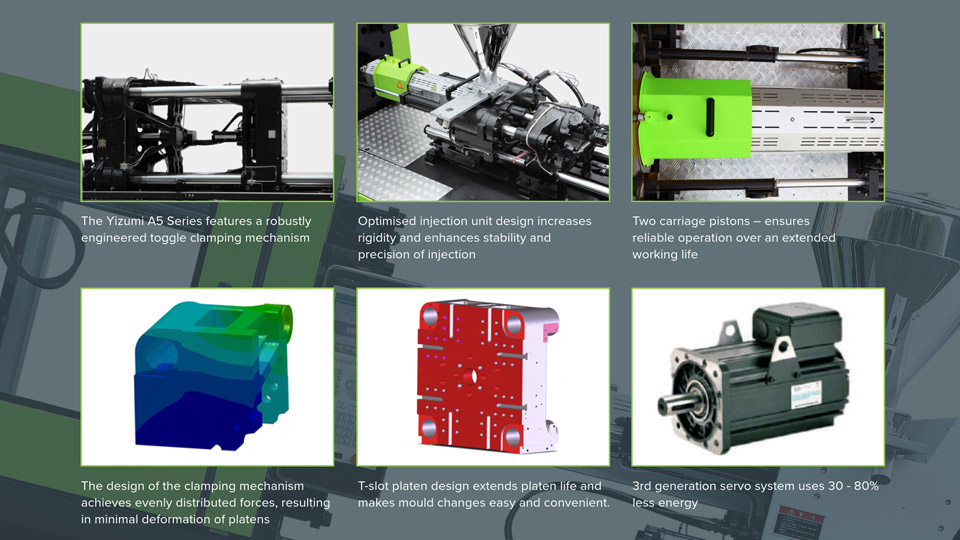

اجزای دستگاه تزریق پلاستیک

دستگاه تزریق پلاستیک یا دستگاه قالب‌گیری تزریقی (Injection Molding Machine) از اجزای مختلفی تشکیل شده است، از جمله:
  • سیلندر: سیلندر (Barrel) لوله‌ای فولادی است که توسط هیترهای الکتریکی احاطه شده است و گرانول‌های پلاستیکی با عبور از میان آن گرم می‌شوند.
  • ماردون: ماردون یا مارپیچ (Screw) یک میله فولادی است که سطح آن دارای رزوه یا دندانه است. ماردون حرکت چرخشی و رفت و برگشتی دارد و وظیفه انتقال گرانول‌ها در طول سیلندر، فشرده‌سازی و ذوب آنها را بر عهده دارد.
  • قالب: قالب (Mold) معمولاً از جنس فولاد ساخته می‌شود و حاوی یک فضای خالی است که پلاستیک ذوب شده به آن تزریق می‌شود و سپس سرد می‌شود تا شکل نهایی قطعه را به خود بگیرد.
  • گیره: گیره (Clamping Unit) بخشی از دستگاه تزریق پلاستیک است که وظیفه باز و بسته کردن قالب و تامین نیروی قفل در هنگام تزریق پلاستیک را بر عهده دارد. گیره دستگاه‌های تزریق پلاستیک یا بر اساس مکانیزم هیدرو-مکانیکی تاگل (Toggle Mechanism) کار می‌کند و مستقیماً از نیروی هیدرولیک برای بسته نگه داشتن قالب بهره می‌برد.
  • سیستم هیدرولیک: سیستم هیدرولیک (Hydraulic System) مسئول انتقال نیروی مورد نیاز برای حرکت قطعات مختلف دستگاه است. سیستم هیدرولیک دستگاه تزریق از پمپ، هیدروموتورها، شیرهای کنترل جریان، شیرهای کنترل فشار، شیرهای کنترل دبی، سنسور فشار، بلوک‌های منیفولد و شیلنگ‌های هیدرولیک تشکیل می‌شود.
  • کنترلر: کنترلر (Controller) وظیفه کنترل و هدایت تمامی فرآیندهای دستگاه تزریق پلاستیک را بر عهده دارد. تمامی شیرهای برقی، سنسورها، لیمیت سوییچ‌ها، هیترها و سایر قطعات الکترونیکی دستگاه، به کنترلر متصل بوده و از آن فرمان می‌گیرند.


ویژگی‌های دستگاه تزریق پلاستیک

  • دقت بالا: دستگاه تزریق پلاستیک نکو بهینه ماشین از فناوری پیشرفته و مهندسی پیشرو برای اطمینان از تولید قطعات دقیق و با کیفیت استفاده می‌کند. این دستگاه با بهره‌گیری از سیستم کنترل پیشرفته و قطعات مکانیکی که به دقیق‌ترین شکل ماشین کاری شده‌اند، می‌تواند انواع قطعات پلاستیکی با ابعاد تلرانسی دقیق و پرداخت سطح عالی را تولید کند.
  • سریع و کارآمد: در صنعت پلاستیک زمان، به معنای پول است و دستگاه­‌های ما برای به حداکثر رساندن بهره‌وری طراحی شده‌اند. دستگاه‌های تزریق پلاستیک NBM به واحد تزریق با سرعت بالا و واحد گیره پر سرعت مجهز شده‌اند که زمان سیکل تولید را کاهش داده و راندمان تولید را افزایش می‌دهند. با بهره‌گیری از سیکل کوتاه دستگاه‌های ما می‌توانید نرخ تولید محصول خود را افزایش دهید و بدون افت کیفیت، سفارشات تولید را برآورده سازید.
  • همه کاره و انعطاف پذیر: دستگاه تزریق پلاستیک تطبیق‌پذیری بالایی را در فراوری طیف گسترده‌ای از مواد اولیه از جمله انواع ترموپلاستیک‌ها، الاستومرها و حتی برخی از پلیمرهای ترموست را ارائه می‌دهد. این ویژگی شما را قادر می‌سازد تا محصولات مختلف پلاستیکی، از قطعات پیچیده صنعتی گرفته تا کالاهای مصرفی را به سادگی تولید کنید.
  • رابط کاربر پسند: دستگاه‌های ما به کنترلر KEBA با طراحی صفحه کاربر‌پسند و به زبان فارسی مجهز شده‌اند. این ویژگی استفاده از دستگاه را ساده می‌کند و راه‌اندازی، تنظیمات و نظارت بر فرآیند تزریق پلاستیک را برای اپراتورها آسان تر می‌سازد.
  • تکرارپذیری: یکی از مهم‌ترین ویژگی‌های دستگاه تزریق نکو بهینه ماشین، توانایی تولید مداوم قطعات یا محصولات یکسان با کمترین تغییر در ابعاد، وزن و خصوصیات هندسی است که این ویژگی در اصطلاح تکرارپذیری نامیده می‌شود.


جدول مشخصات فنی دستگاه‌های تزریق پلاستیک تناژ سبک

توضیحات واحد UN60A5 UN90A5 UN120A5
دستگاه تزریق پلاستیک 60 تن دستگاه تزریق پلاستیک 90 تن دستگاه تزریق پلاستیک 120 تن
واحد تزریق
نوع سیلندر A B A B C A B C
حجم تزریق cmᶟ 51.3 71.7 116.6 158.7 207.3 163.6 246.9 307.6
وزن تزریق بر مبنای پلی استایرن g 47.2 65.9 107.3 146 190.8 150.5 227.1 283
oz 1.7 2.3 3.8 5.2 6.7 5.3 8 10
قطر ماردون mm 22 26 30 35 40 35 43 48
فشار تزریق Mpa 373 267 252.8 185.6 142.2 256.9 170 136.7
نرخ تزریق g/s 43 60.1 69.6 94.7 123.7 83.2 125.6 156.5
نسبت L/D ماردون 20:01 20:01 24:01:00 20:01 20:01 24:01:00 20:01 20:01
بیشترین سرعت تزریق mm/s 124 107 94
کورس ماردون mm 135 165 170
سرعت ماردون r/min 0-219 0-198 0-208
واحد گیره
نیروی گیره kN 600 900 1200
کورس بازشو mm 260 330 360
فاصله بین تایبارها mmxmm 310X310 360x360 410x410
حداکثر فاصله بین صفحات mm 590 710 810
کمترین و بیشترین ضخامت قالب mm 120-330 130-380 145-450
کورس پران mm 60 100 120
تعداد میله پرانهای کمکی 1 5 5
نیروی پران kN 22 28 42
واحد قدرت
حداکثر فشار سیستم هیدرولیک MPa 17.5 17.5 17.5
توان موتور kW 11 11 15
توان گرمایشی kW 4.8/5.5 6.9/7.8 9/10.1
تعداد هیترها 4 4 4
مشخصات کلی
زمان سیکل خشک s 1.6 1.8 2
ظرفیت تانک روغن L 130 150 155
ابعاد دستگاه: ارتفاع×عرض×طول mxmxm 4.24×1.14×1.90 4.49×1.22×1.98 4.82×1.30×2.05
وزن دستگاه kg 2500 3100 3700


جدول مشخصات فنی دستگاه‌های تزریق پلاستیک تناژ متوسط

توضیحات واحد UN160A5 UN200A5 UN260A5
دستگاه تزریق پلاستیک 160 تن دستگاه تزریق پلاستیک 200 تن دستگاه تزریق پلاستیک 260 تن
واحد تزریق
نوع سیلندر A B C A B C A B C
حجم تزریق cmᶟ 297.7 371 452.3 425.2 518.5 664.4 584.6 749.3 962.4
وزن تزریق بر مبنای پلی استایرن g 273.9 341.3 416.1 391.2 477 611.3 537.9 689.3 885.4
oz 9.7 12 14.7 13.8 16.8 21.6 19 24.3 31.2
قطر ماردون mm 43 48 53 48 53 60 53 60 68
فشار تزریق Mpa 203 162.9 133.6 210.7 172.8 134.8 217.1 169.4 131.8
نرخ تزریق g/s 132.2 164.8 200.9 148 182.6 231.5 160.3 205.5 264
نسبت L/D ماردون 22.3:1 20:01 20:01 22:01 20:01 20:01 22.6:1 20:01 20:01
بیشترین سرعت تزریق mm/s 99 89 79
کورس ماردون mm 205 235 265
سرعت ماردون r/min 0-235 0-194 0-161
واحد گیره
نیروی گیره kN 1600 2000 2600
کورس بازشو mm 420 490 530
فاصله بین تایبارها mmxmm 460x460 530x530 610x570
حداکثر فاصله بین صفحات mm 940 1040 1140
کمترین و بیشترین ضخامت قالب mm 160-520 180-550 195-610
کورس پران mm 140 150 160
تعداد میله پرانهای کمکی 5 5 13
نیروی پران kN 42 49 77
واحد قدرت
حداکثر فشار سیستم MPa 17.5 17.5 17.5
توان موتور kW 25 25 30
توان گرمایشی kW 10.9/12.1 14.4/16.8 16.6/19
تعداد هیترها 4 5 5
مشخصات کلی
زمان سیکل خشک s 2.4 2.7 2.8
ظرفیت تانک روغن L 220 255 335
ابعاد دستگاه: ارتفاع×عرض×طول mxmxm 5.35×1.37×2.13 5.76×1.45×2.21 6.24x1.64x2.39
وزن دستگاه kg 4600 5600 7600


جدول مشخصات فنی دستگاه‌های تزریق پلاستیک تناژ نیمه سنگین

توضیحات واحد UN320A5 UN400A5 UN480A5
دستگاه تزریق پلاستیک 320 تن دستگاه تزریق پلاستیک 400 تن دستگاه تزریق پلاستیک 480 تن
واحد تزریق
نوع سیلندر A B C A B C A B C
حجم تزریق cmᶟ 834.1 1071.3 1338.3 1198.5 1497 1828.8 1678.5 2050.5 2459.6
وزن تزریق بر مبنای پلی استایرن g 767.4 985.6 1231.2 1102.6 1377.3 1682.5 1544.2 1886.4 2262.8
oz 27.1 34.8 43.4 38.9 48.6 59.3 54.5 66.5 79.8
قطر ماردون mm 60 68 76 68 76 84 76 84 92
فشار تزریق Mpa 226.2 176.1 141 224.8 180 147.3 198.6 162.5 135.5
نرخ تزریق g/s 238.8 306.7 383.1 297 371 453.8 379.8 464 556.5
نسبت L/D ماردون 22.6:1 20:01 20:01 22.3:1 20:01 20:01 22.1:1 20:01 20:01
بیشترین سرعت تزریق mm/s 91 89 91
کورس ماردون mm 295 330 370
سرعت ماردون r/min 0-200 0-156 0-140
واحد گیره
نیروی گیره kN 3200 4000 4800
کورس بازشو mm 640 700 780
فاصله بین تایبارها mmxmm 710x670 760x710 830x810
حداکثر فاصله بین صفحات mm 1300 1430 1590
کمترین و بیشترین ضخامت قالب mm 220-660 240-730 260-810
کورس پران mm 170 210 220
تعداد میله پرانهای کمکی 13 13 17
نیروی پران kN 77 110 110
واحد قدرت
حداکثر فشار سیستم MPa 17.5 17.5 17.5
توان موتور kW 51 59.6 60.5
توان گرمایشی kW 22.2/24.6 26.4/30.9 33.1/36.2
تعداد هیترها 5 6 6
مشخصات کلی
زمان سیکل خشک s 3.2 4 4.5
ظرفیت تانک روغن L 445 570 760
ابعاد دستگاه: ارتفاع×عرض×طول mxmxm 6.96x1.85x2.50 7.73x2.16x2.45 8.47x2.16x2.49
وزن دستگاه kg 10300 14700 17300


جدول مشخصات فنی دستگاه‌های تزریق پلاستیک تناژ سنگین

توضیحات واحد UN560A5 UN650A5 UN800A5 UN1000A5
دستگاه تزریق پلاستیک 560 تن دستگاه تزریق پلاستیک 650 تن دستگاه تزریق پلاستیک 800 تن دستگاه تزریق پلاستیک 1000 تن
واحد تزریق
نوع سیلندر A B C D A B C D A B C D A B C D
حجم تزریق cmᶟ 1678.5 2050.5 2459.6 2906 2216.7 2659 3141.6 3664.4 3190 3769.9 4397.2 5072.8 4319.7 5038.5 5812.6 6749.5
وزن تزریق بر مبنای پلی استایرن g 1544.2 1886.4 2262.8 2673.5 2039.4 2446.3 2890.3 3371.2 2935.6 3468.3 4045.4 4667 3974.1 4635.4 5347.6 6209.5
oz 54.5 66.5 79.8 94.3 71.9 86.3 101.9 118.9 103.5 122.3 142.7 164.6 140.2 163.5 188.6 219
قطر ماردون mm 76 84 92
