چگونگی نصب قالب

آماده سازی نصب قالب دستگاه تزریق پلاستیک

طول، عرض و ارتفاع قالب را اندازه گیری نمایید. اطلاعات اندازه گیری شده را با ابعاد صفحات گيره و تايبارها مقایسه نموده و مطمئن شويد كه قالب را می توان بر روی دستگاه تزریق پلاستیک نصب نمود. برای اطمینان از اینکه رينگي قالب در محل مورد نظر در صفحه ثابت قابل نصب است، قطر رينگي را با محل نصب آن مقايسه نماييد.

كنترل نماييد كه آيا ابعاد نازل و اسپرو  بگونه اي است كه تماس فيزيكي و آب بند ايجاد شود.

ابعاد پران مورد نياز در قالب را بررسي نماييد و با ابعاد پران دستگاه تزریق پلاستیک مطابقت داده و اطمينان حاصل نماييد كه ابعاد پران ماشين كفايت مينمايد.

در حالت تنظیم دستی، ارتفاع كارگير گيره را با ارتفاع قالب تنظیم نمایید. می توانید دهانه باز قالب را بگونه اي تنظيم نماييد كه قطعه به راحتي از قالب به پايين بيافتد. طول پران را هم بميزاني تنظيم نماييد كه ميله هاي پران به قالب آسیبی نرساند. كليه اتصالات مورد نياز نصب قالب از قبيل روبند، رينگي، پيچ ها، واشرها و واشرهاي فنري بايستي قبل از نصب قالب تهيه شده باشند.

روش نصب قالب دستگاه تزریق پلاستیک

کلیه امور نصب قالب به صورت دستی انجام ميشود، امور مکانیکی ذکر شده در پایین باید در حالت دستی یا در حالت تنظیم قالب انجام شود. پیش از شروع به کار به صورت دستی، الكتروموتور پمپ هيدروليك باید خاموش گردد تا ایمنی کاربر تأمین شود.

مرحله 1: الكتروموتور پمپ هيدروليك را روشن کنید.

مرحله 2: گيره را باز کنید.

مرحله 3: صفحه پران را به عقب بكشيد.

مرحله 4: الكتروموتور پمپ هيدروليك را خاموش کنید.

* اگر گيره ماشين در حالت باز است نيازي به روشن و خاموش كردن ماشين نيست.

مرحله 5: تعداد و موقعيت پرانها را تنظيم نماييد.

مرحله 6: قالب را بوسيله جرثقيل به فضاي بين صفحات ثابت و متحرك گيره بياوريد و بوسيله رينگي آنرا بر روي صفحه ثابت سنتر نماييد. دقت نماييد كه در حين جابجايي، قالب با تايبارها برخورد ننمايد.

* اطمينان حاصل نماييد كه در حين جابجايي، سنبه و ماتريس قالب از هم جدا نشوند.

مرحله 7: توسط روبند، رينگي، پيچ، واشر تخت، واشر فنري و ديگر اتصالات مورد نياز، قالب را به صفحه ثابت محكم كنيد. فعلاً نيازي به كشيدن پيچ ها نيست.

* بر اساس يك قانون كلي حداقل طول درگيري پيچ، 5_/1 تا 8_/1 برابر قطر آن است. براي مثال اگر قطر يك پيچ 10 ميليمتر باشد حداقل طول رزوه آن نبايد از 15 ميليمتر كمتر باشد. براي اينكه ضريب اطمينان بالا داشته باشيم ميتوانيم طول پيچ را حداقل 2 برابر قطر انتخاب نماييم.

مرحله 8: الكتروموتور پمپ هيدروليك را روشن نمایید.

مرحله 9: اگر بين سنبه و ماتريس فاصله اي وجود دارد گيره را بقدري ببنديد تا سنبه و ماتريس به هم مماس شوند.

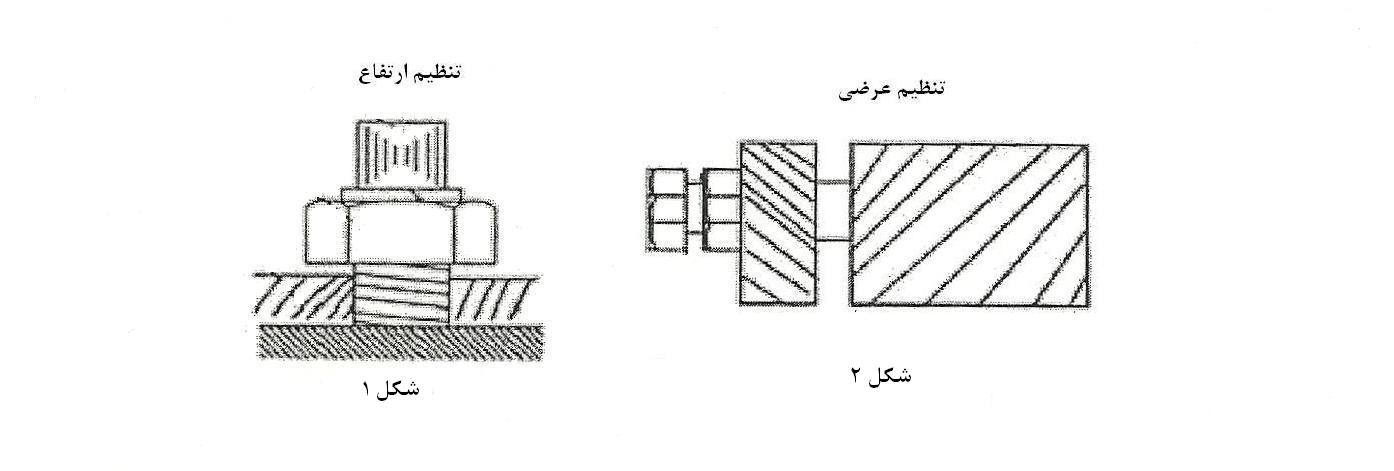

مرحله 10: پس از بستن کامل قالب، نازل را به نحوی تنظیم نمایید تا مطمئن شوید که نازل با اسپرو هم مركز (سنتر) است. براي سنتر كردن نازل ميتوان از پيچهاي تنظيم كالسكه طبق شكلهاي زير استفاده نمود.

• پيچ (شکل 1) و مهره قفل کننده (شکل 2) را باز کنید.
• ارتفاع نازل را توسط مهره تنظیم ارتفاع نازل تنظیم نمایید.
• با پيچ تنظیم چپ و راست، نازل را به سمت چپ يا راست هدايت كنيد.
• پس از پایان تنظیم، مهره و پيچ را سفت كنيد.

* پیش از تنظيم نازل، اطمينان حاصل نماييد كه نازل و هيتر آن با جايي برخورد نخواهد نمود.

مرحله 11: الكتروموتور پمپ هيدروليك را خاموش کنید.

مرحله 12: پيچهاي روبند قالب را به صفحه ثابت محكم نماييد.

مرحله 13: پيچهاي روبند قالب را به صفحه متحرك محكم نماييد.

* برای جلوگیری از افتادن قالب بين صفحات گيره، پیچ هاي آن را محکم ببندید.

مرحله 14: تسمه يا زنجيري را كه براي بلند كردن قالب استفاده كرده ايد باز نماييد.

مرحله 15: موقعيت هاي حركت قالب را مشخص نموده، فشار و سرعت هر موقعيت يا وضعيت (بخصوص فشار در وضعيت قفل قالب كه تزريق انجام ميشود) را تعيين نماييد.

مرحله 16: الكتروموتور پمپ هيدروليك را روشن نمایید.

مرحله 17: گيره را تا انتها باز کنید. موقعيت اول بازشو بايد بيشتر از موقعيت قفل قالب (آخرين مرحله بسته شدن گيره) باشد صفحه F1 از پنل كنترل.

مرحله 18: پارامترهاي باز و بسته شدن و تنظيم قالب را وارد نماييد.

مرحله 19: درب كشويي را ببندید. سپس کلید تنظیم اتوماتيك قالب را برای ورود به حالت تنظیم اتوماتيك قالب فشاردهید.

مرحله 20: یک بار دیگر درب كشويي را باز و بسته کنید تا دستگاه خودش قالب را بطور اتوماتيك تنظیم نماید. پس از تنظیم قالب، دستگاه به حالت دستی باز می گردد.

مرحله 21: شستي “گيره بسته” را فشار دهيد و الكتروموتور پمپ هيدروليك را خاموش كنيد.

مرحله 23: لوله هاي خنك كن قالب را ببنديد. تا اين مرحله قالب نصب و تنظيم شده است.
