موادکش دستگاه تزریق پلاستیک

معرفی دستگاه مواد کش پلاستیک:

دستگاه مواد کش یا اتولودر (Hopper Loader / Vacuum Auto Loader) که همچنین به نام مکنده پلاستیک نیز شناخته می شود، یکی از تجهیزات جانبی دستگاه تزریق پلاستیک و سایز ماشین آلات فراوری پلاستیک به شمار می آید که برای انتقال مواد اولیه مورد استفاده قرار می گیرد. این دستگاه نوعی سیستم انتقال دهنده مواد با خلاء است که با استفاده از نیروی مکش، مواد اولیه و گرانول پلاستیک را به داخل قیف ریخته و به صورت خودکار و مداوم، دستگاه تزریق پلاستیک را تغذیه می کند. مواد اولیه تولید پلاستیک  معمولاً در سطل هایی مخصوص در کنار دستگاه تزریق قرار می گیرند و موادکش قادر است به صورت اتوماتیک نیاز دستگاه به مواد را تشخیص داده و خوراک قیف را همواره فراهم سازد. موادکش به سنسورهایی مجهز شده است و با تشخیص پر شدن قیف، عملیات انتقال مواد را به صورت خودکار متوقف می کند.

کاربرد موادکش پلاستیک:

ماشین آلات فراوری پلاستیک مانند دستگاه تزریق پلاستیک، دستگاه اکسترودر و دستگاه پلاستیک بادی در حال انجام کار، احتیاج مداوم به تغذیه با مواد اولیه دارند. اگر این مهم به نیروی انسانی سپرده شود ممکن است در اثر فراموشی یا بروز خطای انسانی، قیف مواد خالی شود. در صورتی که دستگاه دارای سنسور تشخیص اتمام مواد اولیه باشد، دستگاه متوقف شده و باعث اتلاف وقت در فرآیند تولید می شود، اما در صورت نداشتن سنسور، دستگاه فراوری پلاستیک دچار آسیب جدی خواهد شد. درحالیکه مواد کش با هشدار صوتی کم شدن مواد اولیه این مشکل را برطرف می­ کند. از طرف دیگر موادکش قابلیت فیلتر کردن مواد اولیه اعم از گرد و خاک و قطعات فلزی را دارد که باعث تولید محصول بهتر و با کیفیت بیشتر شده و از باعث افزایش طول عمر سیلندر و ماردون دستگاه می ­شود.

انواع موادکش پلاستیک:

• موادکش هوایی
• موادکش زمینی
• موادکش مرکزی

  موادکش زمینی نسبت به موادکش هوایی از قدرت موتور بیشتری برخوردار است و در نتیجه نرخ انتقال مواد بالاتری دارد. موادکش مرکزی نسبت به دو سیستم دیگر توانایی انتقال مواد بیشتر، انتقال مواد به فواصل دورتر و همچنین قابلیت تغذیه بیش از دو دستگاه را نیز دارد.

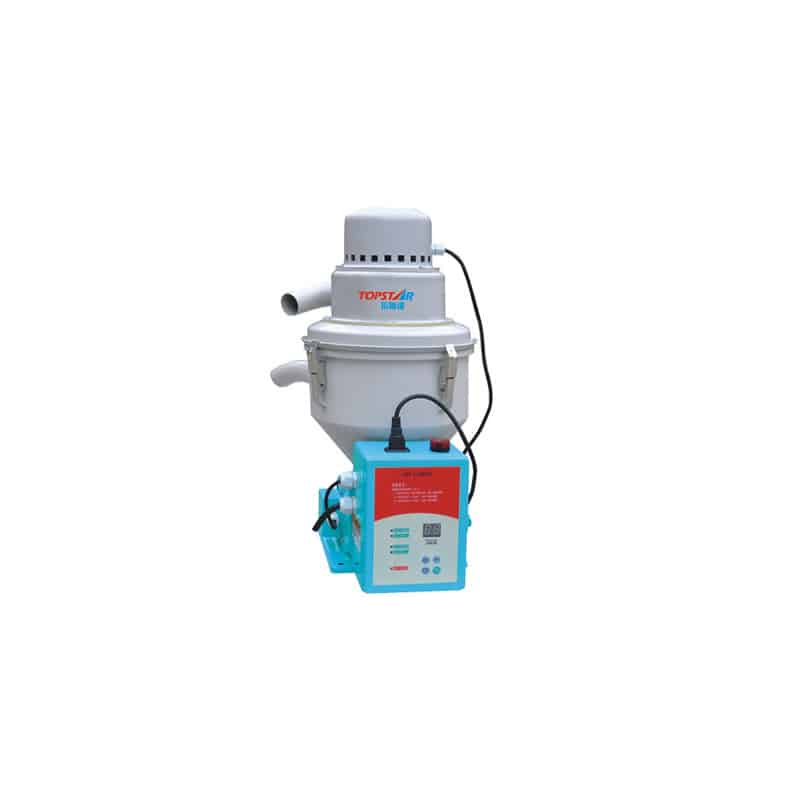

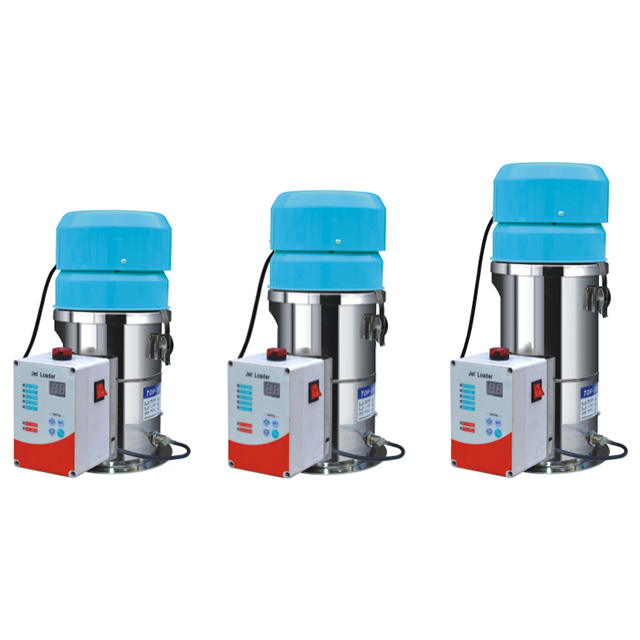

موادکش اتوماتیک هوایی، مدل 300G

• قابلیت نصب بر روی قیف دستگاه­­‌های مختلف به دلیل وزن سبک و ابعاد کوچک.
• کنترل به وسیله میکروکنترلر.
• مجهز به آلارم هشداردهنده در مواقع بارگیری بیش از حد یا تمام شدن مواد.
• دارای موتور پر سرعت با مکش بالا.
• امکان استفاده از لوله های مقاوم به حرارت در صورت مکش مواد داغ C) °200).



مدل		SPAL-300G
موتور	نوع	توان دمنده
	مشخصات	1.1Kw/1.5hp  1Ø
میزان جابه جایی (Kg/h)		350
حداکثر فاصله از مواد(m)		4
فشار استاتیک باد(mm/HO)		1800
حجم قیف(L)		9
قطر داخلی لوله انتقال مواد(mm)		38Ø
تعداد شلنگ متصل(mm)		38mmx3.5mØ
		1pcs
ابعاد(cm)		34x34x39
وزن خالص(Kg)		12

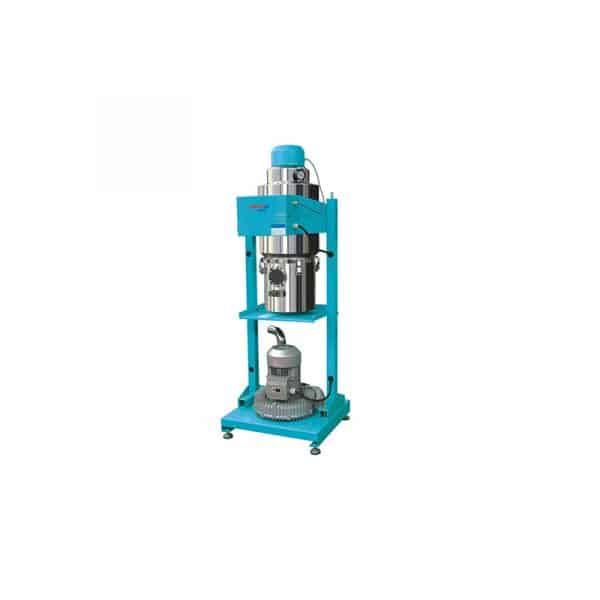

موادکش اتوماتیک زمینی، مدل 700G

• سادگی و ایمنی کاربری به دلیل جدا بودن موتور موادکش از قیف.
• فیلتر مجزا برای تمیز کردن آسان.
• قیف استیل
• مجهز به میکروکنترلر.
• مجهز به هشداردهنده تمام شدن مواد.
• موتور پرسرعت با قدرت مکش بالا SPAL-700G
• استفاده از لوله های مقاوم به حرارت در صورت مکش مواد داغ C) °200).
• محاسبه ظرفیت انتقال مواد بر پایه .ABS

با توجه به اختلاف وزن مخصوص و شکل مواد، فاصله و ارتفاع مکش و مشخصات لوله و همچنین نحوه تنظیم پارامترها، مقادیر ظرفیت انتقال مواد مختلف متفاوت می باشد.

مدل		SPAL-700GN
موتور	نوع	جاروب ذغالی
	مشخصات	1.5Kw/2hp  3Ø
میزان جابه جایی (Kg/h)		350
حداکثر ارتفاع مکش(m)		4
فشار استاتیک باد(mm/HO)		1800
حجم قیف(L)		9
قطر داخلی لوله انتقال مواد(mm)		38Ø
تعداد شلنگ متصل(mm)		38mmx4mØ
		2pcs
ابعاد قاب اصلی(cm)		37x30x56
ابعاد قیف		28x34x43
وزن قاب اصلی(Kg)		14
وزن خالص قیف(Kg)		6

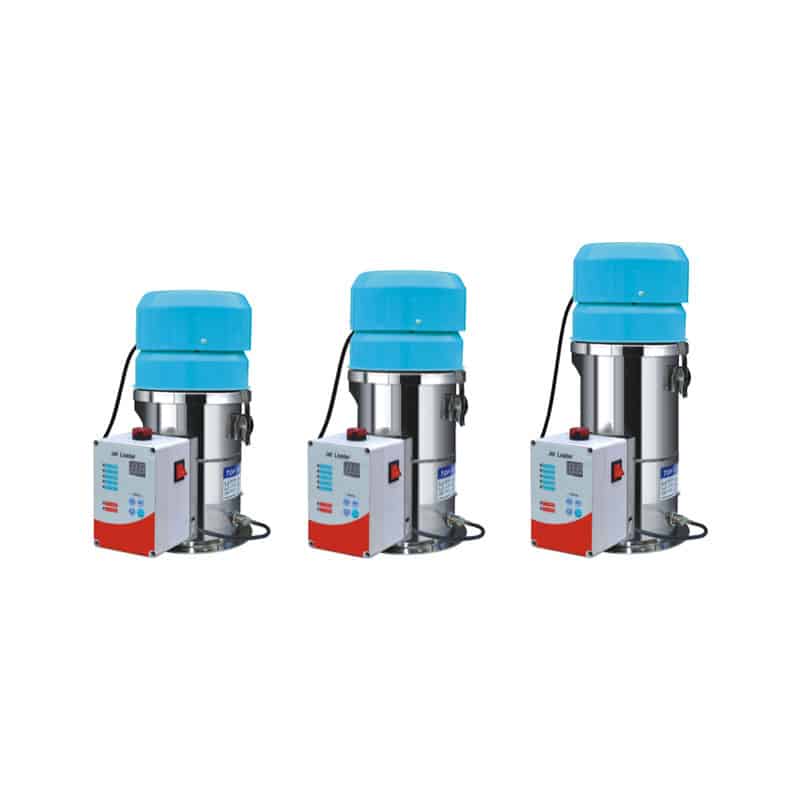

موادکش اتوماتیک زمینی، مدل های 800G و800GN

• سادگی و ایمنی کاربری به دلیل جدا بودن موتور موادکش از قیف.
• فیلتر مجزا برای تمیز کردن آسان.
• قیف استیل
• مجهز به میکروکنترلر.
• مجهز به هشداردهنده تمام شدن مواد.
• موتور پرسرعت با قدرت مکش بالا SPAL-800G
• استفاده از لوله های مقاوم به حرارت در صورت مکش مواد داغ C) °200).
• محاسبه ظرفیت انتقال مواد بر پایه .ABS

با توجه به اختلاف وزن مخصوص و شکل مواد، فاصله و ارتفاع مکش و مشخصات لوله و همچنین نحوه تنظیم پارامترها، مقادیر ظرفیت انتقال مواد مختلف متفاوت می باشد.

مدل		SPAL-800G	SPAL-800GN
موتور	نوع	جاروب ذغالی	جاروب ذغالی
	مشخصات	1.1Kw/1.5hp  3Ø	1.5Kw/2hp  3Ø
میزان جابه جایی (Kg/h)		450	500
حداکثر ارتفاع مکش(m)		4	4
فشار استاتیک باد(mm/HO)		1880	2400
حجم قیف(L)		9	9-12
قطر داخلی لوله انتقال مواد(mm)		38Ø	38Ø
تعداد شلنگ متصل(mm)		38mmx4mØ	38mmx4mØ
		2pcs	2pcs
ابعاد قاب اصلی(cm)		42x38x64	42x38x64
ابعاد قیف		45x32x45	45x32x45
وزن قاب اصلی(Kg)		47	47
وزن خالص قیف(Kg)		7	7

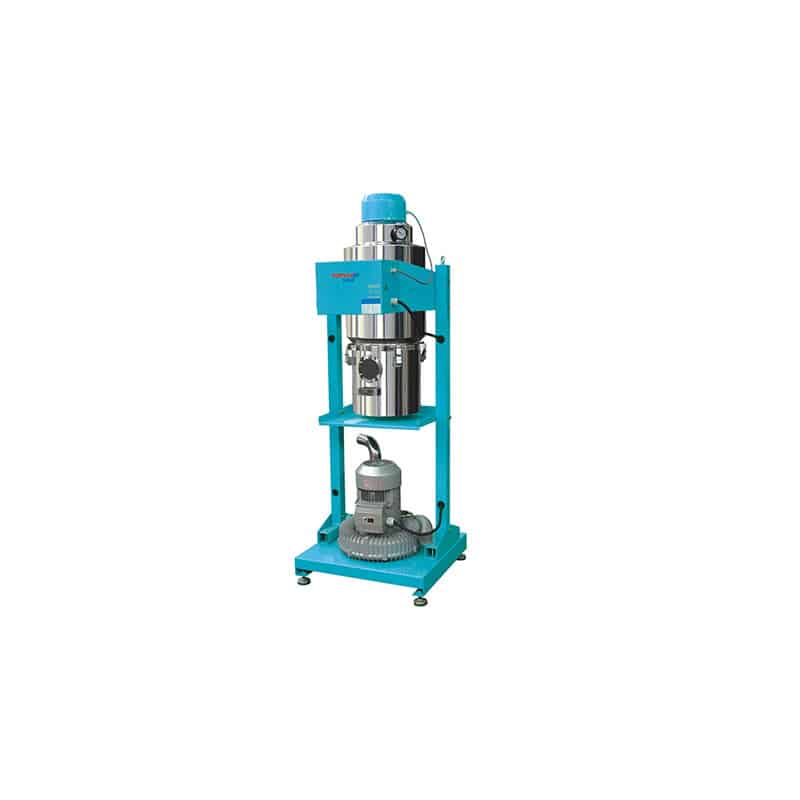

موادکش مرکزی (موادکش اتوماتیک زمینی با قابلیت اتصال به چند دستگاه) مدل 900G

• قابلیت تغذیه چندین قیف و امکان صرفه جویی در هزینه و فضا.
• مجهز به قیف مکنده مستقل و دارای حسگر به روی هر قیف.
• مجهز به میکروکنترلر.
• سیستم کنترل یکپارچه با سهولت و ایمنی در کاربری.
• تعمیرات و نگه داری آسان.
• امکان استفاده از لوله های مقاوم به حرارت در صورت مکش مواد داغ C) °200).

محاسبه ظرفیت انتقال مواد بر پایه .ABS با توجه به اختلاف وزن مخصوص و شکل مواد، فاصله و ارتفاع مکش و مشخصات لوله و همچنین نحوه تنظیم پارامترها، مقادیر ظرفیت انتقال مواد مختلف متفاوت می باشد.

مدل	SPAL-900G2	SPAL-900G3
توان	1.1Kw/1.5hp	1.5Kw/1.2hp
میزان جابه جایی (Kg/h)	450	500
حداکثر ارتفاع مکش(m)	4	4
فشار استاتیک باد(mm/HO)	1880	2400
حجم قیف(L)	9x2	9x3
قطر داخلی لوله انتقال مواد(mm)	38Ø	38Ø
ابعاد (cm)	54x56x123	54x56x123
وزن خالص قیف(Kg)	55	58
